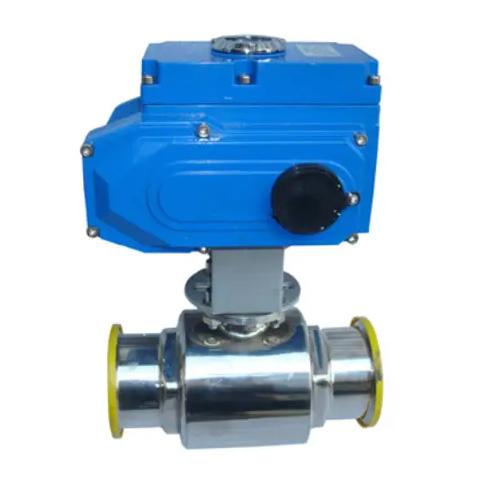

ZAJV电动V型球阀，由YXR、PSQ电动执行机构和V型球阀组成，是一种由V型切口球面阀板在小开度范围内贴着密封面旋转而控制流体的角行程调节阀。
电动V型球阀V型切口球面板在增大调节比的同时，在截流时对密封环还有剪切作用，因此适用于要求大调节比的控制系统，以及对含纤维质流体、料浆类流体的控制。
电动V型球阀 广泛应用于石油、化工、电力、冶金、钢铁、造纸、医药、食品、纺织、轻工等行业。
阀内件部分技术参数
| 阀芯型式 | V 型缺口阀芯 |
| 流量特性 | 近似等百分比性，请参照图 2 |
| 流量系数 | 请参见表 2 |
| 阀内件材质 | 阀体、阀内件材料的组合及工作温度范围请参阅表 1 |
| 球芯转角 | 90° |
电动执行机构标准规格
| 参数 | Unic-10 | Unic-20 | Unic-40 | Unic-60 | Unic-100 | Unic-150 |
| 输出轴力矩 | 10kgf·m | 20kgf·m | 40kgf·m | 60kgf·m | 100kgf·m | 150kgf·m |
| 电源电压 | 单相 AC100V、200V、220V，50/60Hz | |||||
| 动作范围 | 0～90° | |||||
| 动作时间 | 30 秒/（50Hz 时） | 45 秒 | ||||
| 驱动马达 | 20W | 30W | 90W | 90W | 100W | 100W |
| 保护装置 | 过热保护器（自动恢复型） | |||||
| 环境温度 | -25～+55℃ | |||||
| 绝缘电阻 | 100MΩ（500V-DC） | |||||
| 耐压值 | AC1500V 1 分钟 | |||||
| 手动操作 | 用可卸式手柄操作 | |||||
| 限位元件 | 电动操作时：全开全闭极限开关；手动操作时：机械挡块 | |||||
| 防水性 | 相当于 IP65 标准 | |||||
| 安装状态 | 可适应各种方向 | |||||
| 重量 | 4.5kg | 7.8kg | 8.5kg | 20kg | 21kg | 22kg |
| 本体材质 | 铝合金压铸 | |||||
| 配线接口 | PF 1/2×2 塑料防水接头 | |||||
外形尺寸
|
公称通径 DN(mm) | 尺 寸(mm) | ||||||||
| 对夹 | 法兰式 | L | H1 | H2 | |||||
| D | D | D1 | D2 | q | Z-Φd | ||||
| 25 | 64 | 110 | 85 | 65 | 14 | 40647 | 102 | 277 | 60 |
| 40 | 82 | 145 | 110 | 85 | 16 | 40651 | 114 | 305 | 75 |
| 50 | 100 | 160 | 125 | 110 | 16 | 4--18 | 124 | 364 | 95 |
| 65 | 120 | 180 | 145 | 120 | 18 | 40651 | 145 | 379 | 105 |
| 80 | 131 | 195 | 160 | 135 | 20 | 40773 | 165 | 389 | 120 |
| 100 | 158 | 215 | 180 | 155 | 20 | 40773 | 194 | 402 | 140 |
| 125 | 180 | 245 | 210 | 185 | 22 | 40773 | 213 | 426 | 165 |
| 150 | 216 | 280 | 240 | 210 | 24 | 40778 | 229 | 453 | 185 |
| 200 | 268 | 335 | 295 | 265 | 26 | 40900 | 243 | 473 | 205 |
| 250 | 326 | 405 | 355 | 320 | 30 | 40902 | 297 | 540 | 240 |
| 300 | 460 | 460 | 410 | 3750 | 30 | 40902 | 338 | 590 | 290 |
| 350 | 470 | - | - | - | - | - | |||
| 400 | 525 | - | - | - | - | - | - | - | |
