结构特点及用途:
D941W电动通风蝶阀又称风机启动调节阀，本阀可与各种执行机构配套组合使用，具有嗓音小，重量轻，操作力矩力小，流通能力大，操作维护方便，价格便宜，特别适用于大口径，大流量低压差场合 ( 如风机进出口处 )。广泛适用于冶金、矿山、建材、化工、电站等行行业的通风除尘、供气管道上，对空气、烟气、含粉尘气体、可燃性气体进行启闭和调节。
重要性能:
◎ 公称压力:0.05MPa
◎ 适用温度:-20~300℃
◎ 泄漏率: 普通型≤ 3%
◎ 低泄漏7率≤ 1% 适用介质: 空气、
◎ 烟气、含粉尘气体、
◎ 可燃性气体电源电压:220V 或380VAC
设计/检测标准:
法兰标准：GB9115-88
结构长度：GB12221-89
压力标准：GB/T13927-92

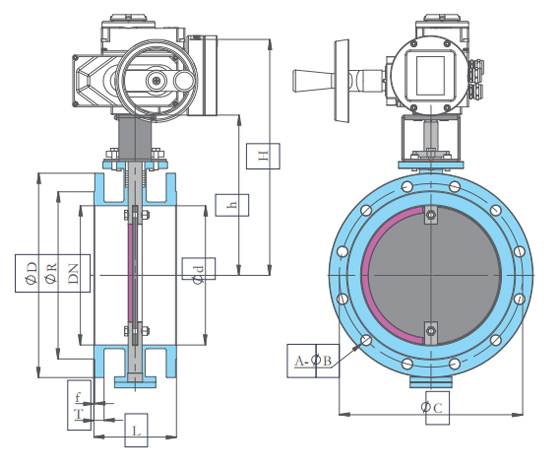

D941W-0.5/2.5/6C/F/P/V连接尺寸
| DN | Фd | L | D | R | C | A-0B | T | f | H |
| 50 | 50 | 120 | 140 | 90 | 110 | 4-14 | 12 | 1 | 418 |
| 65 | 65 | 120 | 160 | 110 | 130 | 4-14 | 12 | 1 | 438 |
| 80 | 80 | 120 | 190 | 125 | 150 | 4-18 | 12 | 1 | 466 |
| 100 | 100 | 120 | 210 | 145 | 170 | 4-18 | 12 | 1 | 486 |
| 125 | 125 | 120 | 240 | 175 | 200 | 8-18 | 14 | 1 | 516 |
| 150 | 150 | 120 | 265 | 200 | 225 | 8-18 | 14 | 1 | 540 |
| 200 | 200 | 140 | 320 | 255 | 280 | 8-18 | 16 | 3 | 780 |
| 250 | 250 | 140 | 375 | 310 | 335 | 12-18 | 19 | 3 | 840 |
| 300 | 300 | 170 | 440 | 362 | 395 | 12-22 | 19 | 3 | 900 |
| 350 | 350 | 170 | 490 | 412 | 445 | 12-22 | 19 | 3 | 950 |
| 400 | 400 | 190 | 540 | 462 | 495 | 16-22 | 22 | 3 | 1000 |
| 450 | 450 | 190 | 595 | 518 | 550 | 16-22 | 22 | 3 | 1050 |
| 500 | 500 | 190 | 645 | 568 | 600 | 16-22 | 24 | 3 | 1150 |
| 600 | 600 | 210 | 755 | 670 | 705 | 20-24 | 24 | 3 | 1250 |
| 700 | 700 | 210 | 860 | 775 | 810 | 24-24 | 26 | 3 | 1350 |
| 800 | 800 | 210 | 975 | 880 | 920 | 24-30 | 26 | 3 | 1500 |
| 900 | 900 | 250 | 1075 | 980 | 1020 | 24-30 | 26 | 3 | 1600 |
| 1000 | 1000 | 250 | 1175 | 1080 | 1120 | 28-30 | 26 | 3 | 1700 |
| 1200 | 1200 | 250 | 1400 | 1295 | 13401 | 32-33 | 26 | 3 | 1920 |
