结构特点及用途：

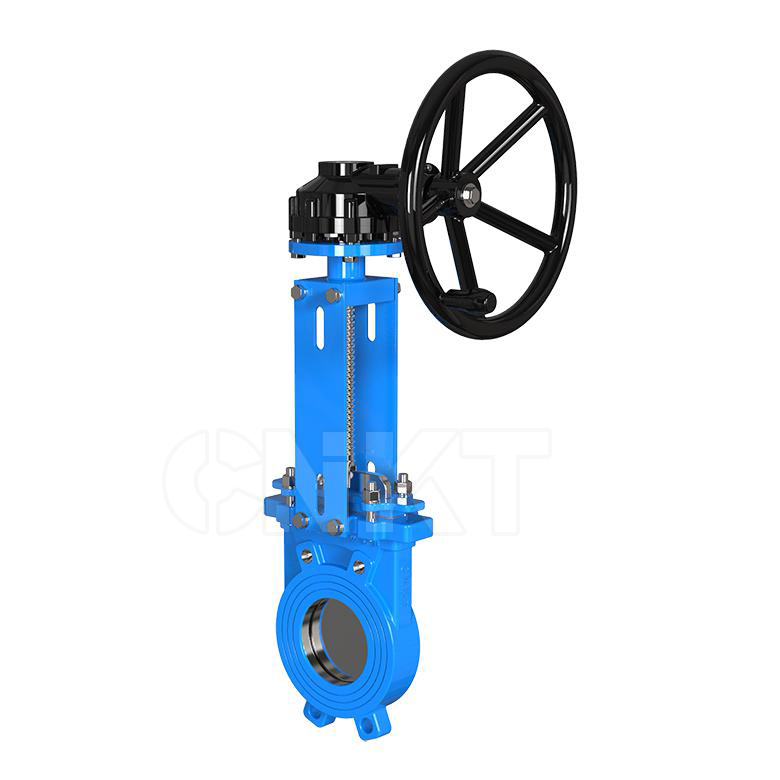

One-way sealing bevel gear pair clamp knife gate valve有阀板的上下直线运动来开启和关闭管道，体积小结构长度短等优点。适用于纸厂，污水厂，矿场，水处理设备，胶质介质，安装空间有限。预设有限的系统。
重要性能
公称压力：1.0MPa
适用温度：-20~120℃
泄漏率: 普通型≤ 1%
气源气压：6.0-8.0 bar
可燃性气体电源电压：220V或380VAC
设计/检测标准
法兰标准：GB9115-88
结构长度：GB12221
压力标准：GB/T13927-92

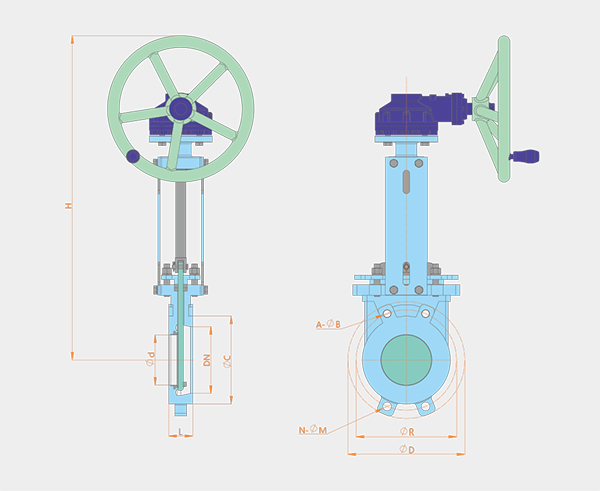

PN10连接尺寸
| DN | 0d | L | 0W | D | R | C | M | A-0B | H |
| SO | 50 | 48 | 180 | 165 | 125 | 99 | M16 | 4-18 | 420 |
| 65 | 65 | 48 | 180 | 185 | 145 | 118 | M16 | 4-18 | 440 |
| 80 | 80 | 51 | 220 | 200 | 160 | 132 | M16 | 4-18 | 470 |
| 100 | 100 | 51 | 220 | 220 | 180 | 156 | M16 | 4-18 | 510 |
| 125 | 125 | 57 | 220 | 250 | 210 | 184 | M16 | 8-18 | 560 |
| 150 | 150 | 57 | 280 | 285 | 240 | 211 | M16 | 8-18 | 610 |
| 200 | 200 | 70 | 280 | 340 | 295 | 266 | M20 | 8-23 | 690 |
| 250 | 250 | 70 | 340 | 395 | 350 | 319 | M20 | 12-23 | 800 |
| 300 | 300 | 76 | 340 | 445 | 400 | 370 | M20 | 12-23 | 900 |
| 350 | 350 | 76 | 400 | 505 | 460 | 429 | M20 | 12-23 | 1100 |
| 400 | 400 | 89 | 450 | 565 | 515 | 480 | M24 | 16-27 | 1320 |
| 450 | 450 | 89 | 530 | 615 | 565 | 530 | M24 | 20-27 | 1450 |
